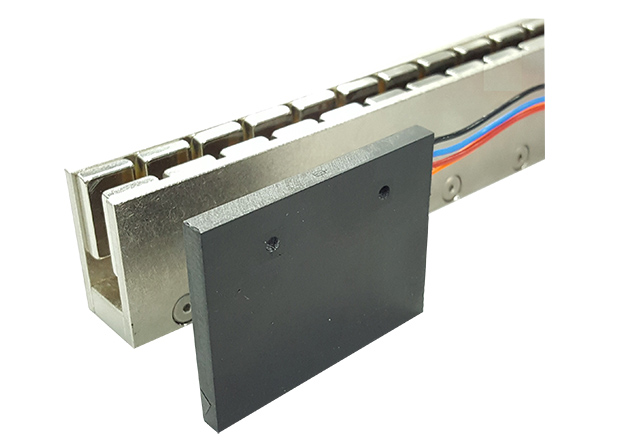

AWM系列
無刷無鐵芯直線電機 真空兼容 (高達 1×10-7 Torr)
AWM系列無刷無鐵芯直線電機采用無鐵芯技術，具有真空兼容，無齒槽力，較大的持續推力和峰值力。
設計特點：
A.無鐵芯技術
B.真空兼容(RGA測試)
C.零齒槽力
D.推力密度大
E.大持續推力和峰值力
AWM1
| 電機線圈 | 線圈長度 | 持續推力(N) | 峰值推力(N) |
| AWM1-S1 | 43 | 4.2 | 16.9 |
| AWM1-S2 | 85 | 8.4 | 33.7 |
| AWM1-S3 | 127 | 12.6 | 50.6 |
| 電機磁軌 | 磁軌長度 |
| AWM1-TL63 | 62.7 |
| AWM1-TL84 | 83.7 |
| AWM1-TL105 | 104.7 |
AWM2
| 電機線圈 | 線圈長度 | 持續推力(N) | 峰值推力(N) |
| AWM2-S1 | 61 | 11.8 | 58.9 |
| AWM2-S2 | 121 | 23.6 | 117.8 |
| AWM2-S3 | 181 | 35.3 | 176.7 |
| AWM2-S4 | 241 | 47.1 | 235.5 |
| 電機磁軌 | 磁軌長度 |
| AWM2-TL120 | 119.7 |
| AWM2-TL180 | 179.7 |
| AWM2-TL240 | 239.7 |
| AWM2-TL300 | 299.7 |
AWM3
| 電機線圈 | 線圈長度 | 持續推力(N) | 峰值推力(N) |
| AWM3-S1 | 121 | 36.5 | 186.5 |
| AWM3-S2 | 241 | 73.0 | 373.0 |
| AWM3-S3 | 361 | 109.5 | 559.4 |
| 電機磁軌 | 磁軌長度 |
| AWM3-TL180 | 179.5 |
| AWM3-TL240 | 239.5 |
| AWM3-TL300 | 299.5 |
| AWM3-TL600 | 599.5 |
AWM4
| 電機線圈 | 線圈長度 | 持續推力(N) | 峰值推力(N) |
| AWM4-S1 | 121 | 63.8 | 360.4 |
| AWM4-S2 | 241 | 127.5 | 720.8 |
| AWM4-S3 | 361 | 191.3 | 1081.1 |
| 電機磁軌 | |
| AWM4-TL180 | 179.5 |
| AWM4-TL240 | 239.5 |
| AWM4-TL300 | 299.5 |
| AWM4-TL600 | 599.5 |
AWM5
| 電機線圈 | 線圈長度 | 持續推力(N) | 峰值推力(N) |
| AWM5-S1 | 169 | 111.8 | 804.8 |
| AWM5-S2 | 337 | 223.5 | 1609.5 |
| AWM5-S3 | 505 | 335.3 | 2414.3 |
| 電機磁軌 | 磁軌長度 |
| AWM5-TL252 | 251.5 |
| AWM5-TL420 | 419.5 |
| AWM5-TL588 | 587.5 |
Akribis雅科貝思AWM系列無刷無鐵芯電機直線電機_技術參數.pdf
